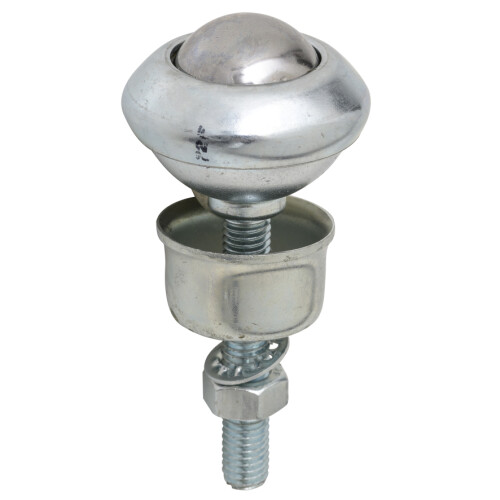

Bille de manutention
À tige filetée - 140 Kg
Réf. BT40IN
(photo non contractuelle)
Monture
Monture en tôle d’acier emboutie zinguée ou INOX.
Rotation de la bille sur 1 lit de billes.
Tige filetée, socle amovible.
Roue
Bille en polyamide (PA), en acier (AC) ou en INOX (IN).
Utilisation
Sur-élévation importante par rapport au plan de fixation.
Pour l’utilisation bille vers le bas il faut diviser la charge* par 2.
Avantages
Faible frottement
Déplacement multi-directionnel
Caractéristiques techniques
Désignation :
BILLES DE MANUTENTION DIA 40 INOX À TIGE FILETÉE
Diamètre de la bille :
40
Charge unitaire (kg) :
140
Diamètre platine ronde (A) :
55
Diamètre vis (g) :
M10 x 42
Type de monture :
INOX
Monture :
Roulette fixe
Matière de la monture :
Acier inox embouti
Type de fixation :
Fixation à tige
Type de pivot :
Sur un lit de billes en inox
Blocage :
Pas de blocage
Corps et bandage :
bille de manutention en INOX
Type de roulement(s) :
Moyeu à roulement(s) à billes
Température mini (°C) :
-20
Température maxi (°C) :
80
Poids du produit :
0,5
Norme :
Produit conforme à la norme En 12530
Bille :
INOX
Hauteur :
55
Cotes (mm)
A :
55,5
B :
55
C :
11,9
D :
49
E :
M10
F :
42
Environnement
Produit inoxydable pour milieux agressifs
Produit résistant à des températures élevées
Notices techniques
Autres articles de la série
| Réf | Type |  | Type de monture | Bille | A | B | C | D | E | F |  |  | Ajout au panier |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT19PA |  | 19 | acier | PA | 32,1 | 30 | 4,7 | 25,4 | M8 | 30 | 0,1 | 20 |  |
| BT19AC | | 19 | acier | acier | 32,1 | 30 | 4,7 | 25,4 | M8 | 30 | 0,1 | 25 | |
| BT19IN | | 19 | INOX | INOX | 32,1 | 30 | 4,7 | 25,4 | M8 | 30 | 0,1 | 25 | |
| BT25PA | | 25 | acier | PA | 39,7 | 40 | 6,3 | 25,4 | M8 | 43 | 0,2 | 25 | |
| BT25AC | | 25 | acier | acier | 39,7 | 40 | 6,3 | 25,4 | M8 | 43 | 0,2 | 55 | |
| BT25IN | | 25 | INOX | INOX | 39,7 | 40 | 6,3 | 25,4 | M8 | 43 | 0,2 | 55 | |
| BT40AC | | 40 | acier | acier | 55,5 | 55 | 11,9 | 49 | M10 | 42 | 0,5 | 140 | |
| BT40IN | | 40 | INOX | INOX | 55,5 | 55 | 11,9 | 49 | M10 | 42 | 0,5 | 140 | |
