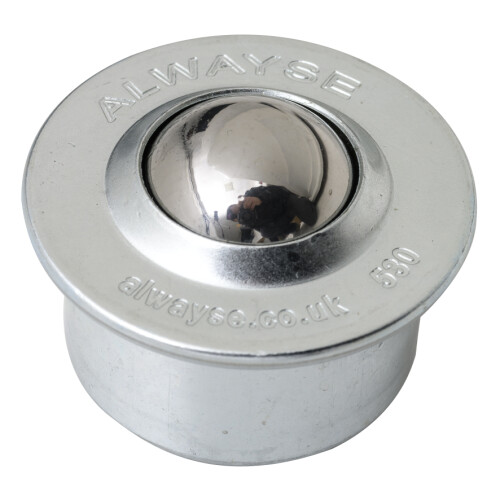

Bille de manutention
À socle - 250 Kg
Réf. BS44IN
(photo non contractuelle)
Monture
Monture en tôle d’acier emboutie zinguée ou INOX.
Rotation de la bille sur 1 lit de billes.
Fixation par simple emboîtement.
Roue
Bille en polyamide (PA), en acier (AC) ou en INOX (IN).
Utilisation
Très faible sur-élévation (E) par rapport au plan de fixation.
Pour l’utilisation bille vers le bas il faut diviser la charge* par 2.
Avantages
Faible frottement
Déplacement multi-directionnel
Caractéristiques techniques
Désignation :
BILLES DE MANUTENTION DIA 44 INOX À SOCLE
Diamètre de la bille :
44
Charge unitaire (kg) :
250
Diamètre platine ronde (A) :
75
Entraxes de fixation (axb) :
CYLINDRE ROND DIA 62
Type de monture :
INOX
Monture :
Roulette fixe
Matière de la monture :
Acier inox embouti
Type de fixation :
Fixation à platine
Type de pivot :
Sur un lit de billes en inox
Blocage :
Pas de blocage
Corps et bandage :
bille de manutention en INOX
Type de roulement(s) :
Moyeu à roulement(s) à billes
Température mini (°C) :
-20
Température maxi (°C) :
80
Poids du produit :
0,7
Norme :
Produit conforme à la norme En 12530
Bille :
INOX
Hauteur :
53
Cotes (mm)
A :
75
B :
53
C :
9
D :
62
E :
19
F :
4
Environnement
Produit inoxydable pour milieux agressifs
Produit résistant à des températures élevées
Notices techniques
Autres articles de la série
| Réf | Type |  | Type de monture | Bille | A | B | C | D | E | F |  |  | Ajout au panier |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BS16PA |  | 16 | acier | PA | 31 | 21 | 3,2 | 24 | 9,5 | 2,8 | 0,1 | 10 |  |
| BS16IN | | 16 | INOX | INOX | 31 | 21 | 3,2 | 24 | 9,5 | 2,8 | 0,1 | 40 | |
| BS16AC | | 16 | acier | acier | 31 | 21 | 3,2 | 24 | 9,5 | 2,8 | 0,1 | 60 | |
| BS22PA | | 22 | acier | PA | 45 | 30 | 4,3 | 36 | 9,8 | 2,8 | 0,1 | 20 | |
| BS22IN | | 22 | INOX | INOX | 45 | 30 | 4,3 | 36 | 9,8 | 2,8 | 0,1 | 100 | |
| BS22AC | | 22 | acier | acier | 45 | 30 | 4,3 | 36 | 9,8 | 2,8 | 0,1 | 160 | |
| BS30PA | | 30 | acier | PA | 55 | 37 | 5,5 | 45 | 13,8 | 4 | 0,2 | 25 | |
| BS30IN | | 30 | INOX | INOX | 55 | 37 | 5,5 | 45 | 13,8 | 4 | 0,3 | 200 | |
| BS30AC | | 30 | acier | acier | 55 | 37 | 5,5 | 45 | 13,8 | 4 | 0,3 | 300 | |
| BS44IN | | 44 | INOX | INOX | 75 | 53 | 9 | 62 | 19 | 4 | 0,7 | 250 | |
| BS44AC | | 44 | acier | acier | 75 | 53 | 9 | 62 | 19 | 4 | 0,7 | 600 | |
