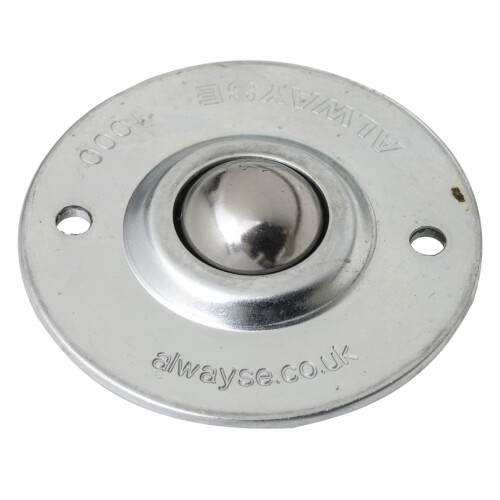

Bille de manutention
À collerette - 55 Kg
Réf. BC25AC
(photo non contractuelle)
Monture
Monture en tôle d’acier emboutie zinguée ou INOX.
Rotation de la bille sur 1 lit de billes.
Fixation par 2 trous (sauf diamètres 51 : 3 trous)
Roue
Bille en polyamide (PA), en acier (AC) ou en INOX (IN).
Utilisation
Faible sur-élévation (E) par rapport au plan de fixation.
Pour l’utilisation bille vers le bas il faut diviser la charge* par 2.
Avantages
Faible frottement
Déplacement multi-directionnel
Caractéristiques techniques
Désignation :
BILLES DE MANUTENTION DIA 25 ACIER À COLLERETTE
Diamètre de la bille :
25
Charge unitaire (kg) :
55
Diamètre platine ronde (A) :
73
Entraxes de fixation (axb) :
2 TROUS SUR DIA 55,6
Diamètre vis (g) :
5
Type de monture :
acier
Monture :
Roulette fixe
Matière de la monture :
Acier embouti zingué blanc
Type de fixation :
Fixation à platine
Type de pivot :
Sur un lit de billes
Blocage :
Pas de blocage
Corps et bandage :
bille de manutention en acier
Type de roulement(s) :
Moyeu à roulement(s) à billes
Température mini (°C) :
-20
Température maxi (°C) :
80
Poids du produit :
0,2
Norme :
Produit conforme à la norme En 12530
Bille :
acier
Hauteur :
30
Cotes (mm)
A :
73
B :
30
C :
6,3
D :
37,2
E :
14
F :
3,5
G :
55,6
H :
5,1
Environnement
Produit résistant à des températures élevées
Notices techniques
Autres articles de la série
| Réf | Type |  | Type de monture | Bille | A | B | C | D | E | F | G | H |  |  | Ajout au panier |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BC13PA |  | 13 | acier | PA | 31 | 15 | 2,5 | 19,2 | 7 | 2,6 | 24 | 2,8 | 0,03 | 4 |  |
| BC13AC | | 13 | acier | acier | 31 | 15 | 2,5 | 19,2 | 7 | 2,6 | 24 | 2,8 | 0,03 | 8 | |
| BC16PA | | 16 | acier | PA | 41 | 18 | 4 | 22,2 | 10 | 3,2 | 30 | 3,5 | 0,1 | 8 | |
| BC16AC | | 16 | acier | acier | 41 | 18 | 4 | 22,2 | 10 | 3,2 | 30 | 3,5 | 0,1 | 12 | |
| BC16IN | | 16 | INOX | INOX | 41 | 18 | 4 | 22,2 | 10 | 3,2 | 30 | 3,5 | 0,1 | 12 | |
| BC19IN | | 19 | INOX | INOX | 61 | 22 | 3,2 | 29,1 | 10 | 3,2 | 44,5 | 5,1 | 0,1 | 20 | |
| BC19AC | | 19 | acier | acier | 61 | 22 | 3,2 | 29,1 | 10 | 3,2 | 44,5 | 5,1 | 0,1 | 25 | |
| BC19PA | | 19 | acier | PA | 61 | 22 | 3,2 | 29,1 | 10 | 3,2 | 44,5 | 5,1 | 0,1 | 25 | |
| BC25IN | | 25 | INOX | INOX | 73 | 30 | 6,3 | 37,2 | 14 | 3,5 | 55,6 | 5,1 | 0,2 | 25 | |
| BC25AC | | 25 | acier | acier | 73 | 30 | 6,3 | 37,2 | 14 | 3,5 | 55,6 | 5,1 | 0,2 | 55 | |
| BC25PA | | 25 | acier | PA | 73 | 30 | 6,3 | 37,2 | 14 | 3,5 | 55,6 | 5,1 | 0,2 | 55 | |
| BC32AC | | 32 | acier | acier | 74 | 36 | 8 | 45,5 | 16 | 4,2 | 58,7 | 5,1 | 0,3 | 125 | |
| BC32IN | | 32 | INOX | INOX | 74 | 36 | 8 | 45,5 | 16 | 4,2 | 58,7 | 5,1 | 0,3 | 125 | |
| BC40AC | | 40 | acier | acier | 89 | 46 | 9 | 55,6 | 21 | 6 | 70 | 7 | 0,5 | 140 | |
| BC40IN | | 40 | INOX | INOX | 89 | 46 | 9 | 55,6 | 21 | 6 | 70 | 7 | 0,5 | 140 | |
| BC51IN | | 51 | INOX | INOX | 121 | 58 | 14 | 75,3 | 28 | 6,3 | 92 | 8 | 1,1 | 250 | |
| BC51AC | | 51 | acier | acier | 121 | 58 | 14 | 75,3 | 28 | 6,3 | 92 | 8 | 1,1 | 340 | |
